如何计算重型纸箱的尺寸。

如何计算重型纸箱的尺寸。

重型纸箱广泛应用于包装产品中，尤其是在生产中。重型纸箱属于绿色包装产品，也有利于装卸和运输。重型纸箱制造商在制造重型纸箱时，还需要注意纸箱的箱体设计和尺寸设计。

重型纸箱的尺寸设计

在确定瓦楞纸箱的结构尺寸前，首先要考虑内装商品的大外径、性质和商品本身缩胀的公差系数，以及内装商品是整体还是组合套装。同时，还要考虑为保护内装商品所加设的各种附件等。这就要求在设计安排和结构布局上要考虑多种因素对瓦楞纸箱结构尺寸的影响。

(1)尺寸规定。

纸箱规格一般采用纸箱内径长.宽.高表示，并按下列顺序和代号给出尺寸，单位mm。

a.长度(L):箱内底面积长边尺寸；b.宽度(B):箱内底面积短边尺寸；c.高度(H):箱内顶面到底尺寸。

瓦楞纸箱的尺寸设计包括内径尺寸。制造尺寸和外径尺寸的设计。内径尺寸为瓦楞纸箱后的内部空间尺寸；外径尺寸为瓦楞纸箱后的外部轮廓尺寸，实际尺寸加瓦楞纸板厚度；瓦楞纸箱制造尺寸，内径尺寸加瓦楞纸板厚度为制造尺寸。

(2)尺寸设计计算。

1.计算内外径和制造尺寸。

确定内径尺寸的主要因素包括内部大外径尺寸。根据内部形式确定的公差系数。内部布置方法。内部隔衬与缓冲件的相关尺寸。内径尺寸的计算可以从下面的公式中得到：Xi=Xmaxnx+d（nx-1）+k+T。在公式中，Xi为纸箱内径尺寸；Xmax为单个内部大外径尺寸；d为纸箱内某一方向内装物的排列数；k为纸箱内径尺寸补偿；T为隔衬或缓冲件总厚度。长度单位为mm。需要满足Xi>内部商品的外径尺寸。可以查看修正系数和公差系数。

制造尺寸的计算为：X=Xi+t+k。在公式中，瓦楞纸板的尺寸、纸板的厚度和修正系数。值的大小与纸箱的具体尺寸有关。在实际使用过程中，由于内摇盖的反弹，有向外倾斜的趋势。为了减少由此引起的净空高度的增加，高度方向的值应为2t。

外径尺寸计算为:X0=X+K。在公式中，X0为外径尺寸，K为修正系数。

2.计算纸箱摇盖尺寸。

瓦楞纸箱外摇盖的制造尺寸也是需要注意的关键部分。在瓦楞纸箱外摇盖对接封闭的箱型中，如0201.0204.0207，摇盖宽度制造尺寸的理论值应为箱宽制造尺寸的一半。但由于内摇盖的反弹，箱盖关闭后不是水平的，而是略有倾斜的。外摇盖必须在对接处产生一定的间隙。因此，外摇盖的宽度不是宽度的一半，而是稍长的，因此在实际生产中应添加放大系数。放大系数可以通过三角函数计算。然而，由于纸箱本身的可塑性，为了便于计算，大多数企业根据纸板厚度计算出固定的放大系数。如下表所示：

纸箱摇盖的放大系数。

纸板厚度小于3mm~5mm5mm~8mm8mm~12mm。

放大系数不增加1mm，增加3mm，增加4mm。

当然，这种放大系数只适用于普通瓦楞纸箱。如果遇到对摇盖要求较高的纸箱，可以通过函数找到纸箱摇盖的放大系数。此外，上表中列出的放大系数不适用于宽度小于20cm的纸箱。

3.接头尺寸的设计。

瓦楞纸箱是通过粘接和钉接头形成的。接头尺寸一般根据瓦楞层数和工厂工艺水平确定。为了保持主箱表面（LH表面）的印刷表面不受损坏，接头一般应与LH表面连接。单瓦楞接头尺寸一般为35mm~40mm，双瓦楞45mm~50mm，三瓦楞50mm。

4.计算纸箱落料规格。

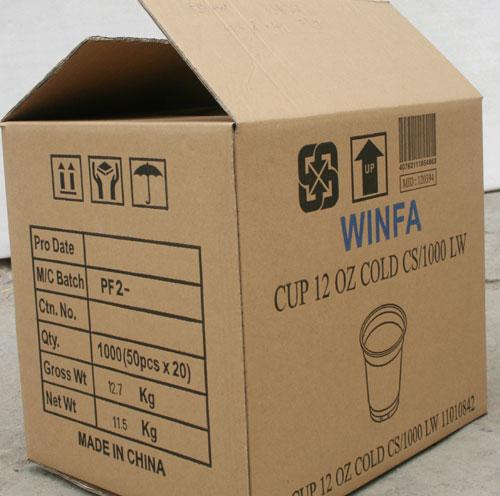

生产的纸箱主要是0201瓦楞纸箱，如下图所示。根据上述说法，我们可以计算出生产普通0201纸箱所需的材料。

纸板长度=2L+2B+纸箱结舌；

纸板宽度=H+2倍。

根据公式，我们计算了纸箱的下降规格。这里计算了纸箱的净材料规格，并将在生产过程中进行修剪。为了尽可能节省材料，修剪尺寸一般不大于1cm。舌头附近的边缘不需要修剪。不同盒子的下降尺寸可以根据相同的原理计算，但不同盒子的计算公式不同。
